Área de servicio
Diseño geométrico de infraestructura vial y diseño de pavimentos
Servicios
Diseño geométrico de infraestructura vial, Diseño de pavimentos, Modelación BIM, Seguridad y Señalización Vial
Cliente
Consorcio Saceem-Grinor
Contraparte
Ing. Gustavo Amor
Fecha
Abril 2019 – Mayo 2021
Ubicación
Montevideo, Uruguay
Estado actual
Finalizado
Descargar Ficha
Objeto:
CDS Ingenieros fue contratada por el Consorcio Saceem-Grinor para la elaboración del Proyecto Ejecutivo Vial de la Licitación Pública Nro. 21581: Redefinición de la Circulación – Rambla Portuaria – ”de la ciudad de Montevideo.
Alcance de los servicios:
El proyecto se dividió en 2 partes: Proyecto Ejecutivo del nuevo acceso Norte al puerto ANP y Proyecto Ejecutivo del Viaducto. El alcance y componentes de cada uno de ellos se detallan a continuación:
Proyecto Ejecutivo de la Vía de Acceso Norte al puerto ANP
- En función de los estándares de diseño definidos y acordados con la ANP, se proyectaron plani-altimetrías de la explanada norte y las calles internas afectadas por la obra, de acuerdo a las directrices de la AASTHO «A Policy on Geometric Design of Highways and Streets» versión 2011 y las normas internacionales aplicables a este tipo de obra.
- Del mismo modo se diseñaron los paquetes estructurales a utilizar, incluyendo pavimentos de Adoquines de Hormigón y Hormigón Compactado con Rodillos (HCR), así como el resto de los elementos que constituyen las características geométricas del perfil transversal tipo.

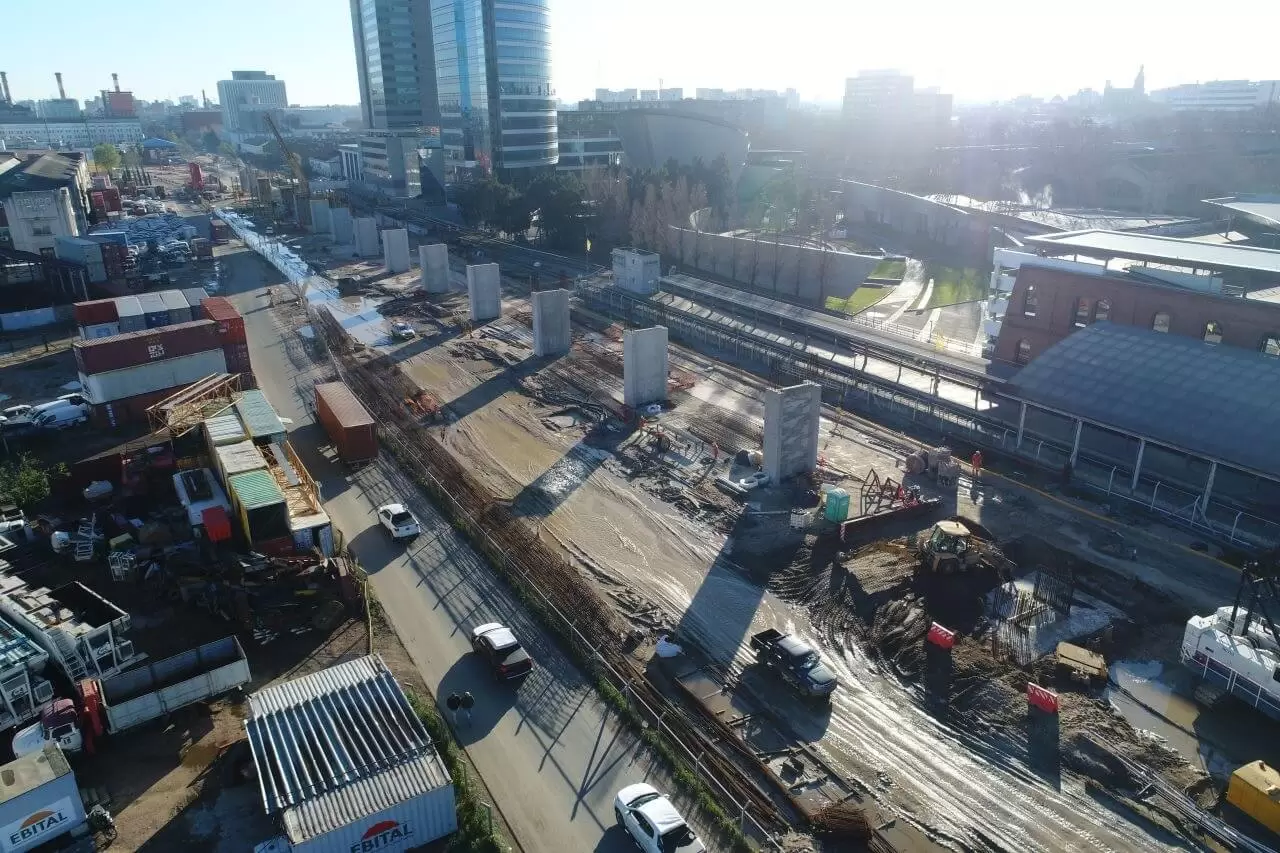

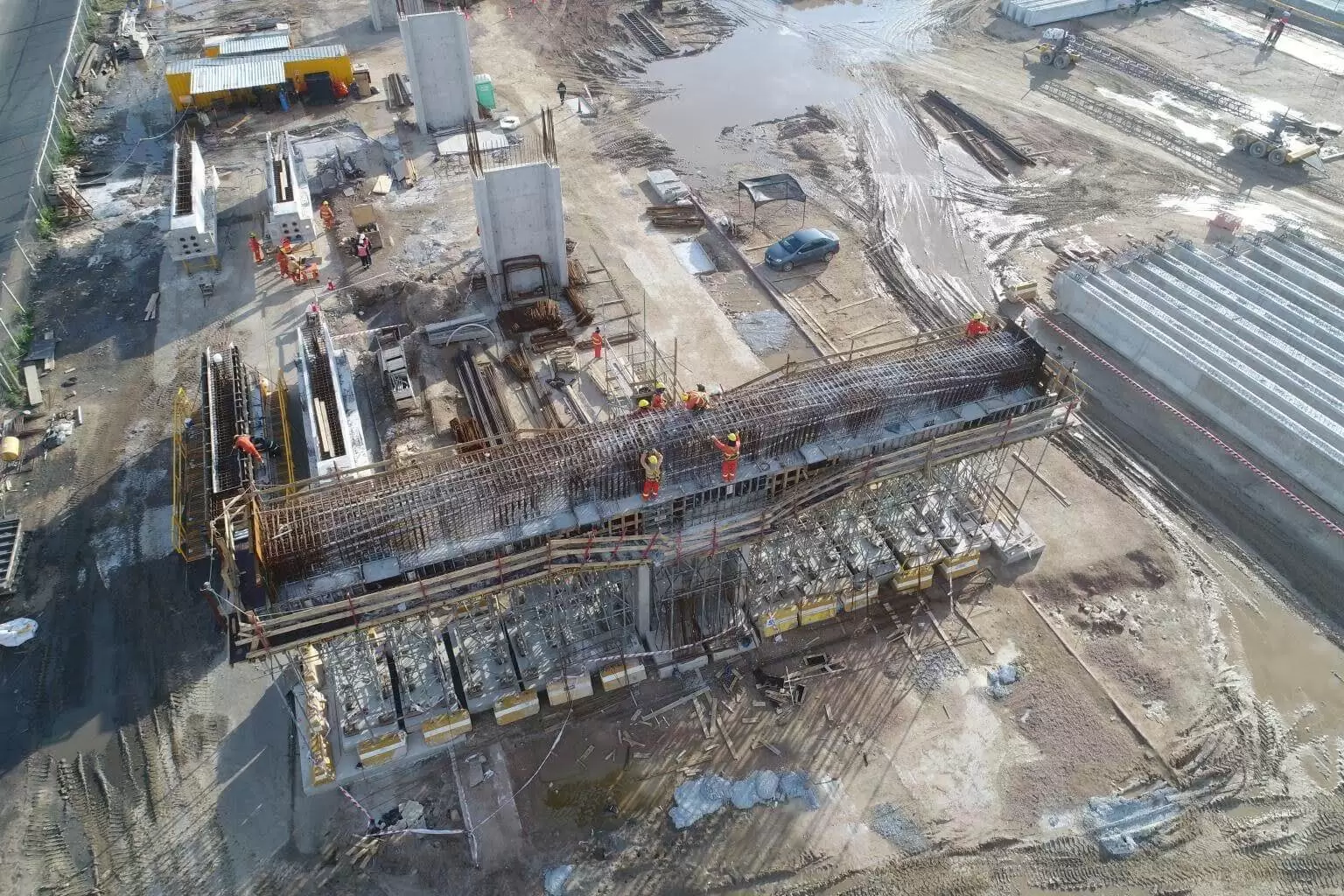

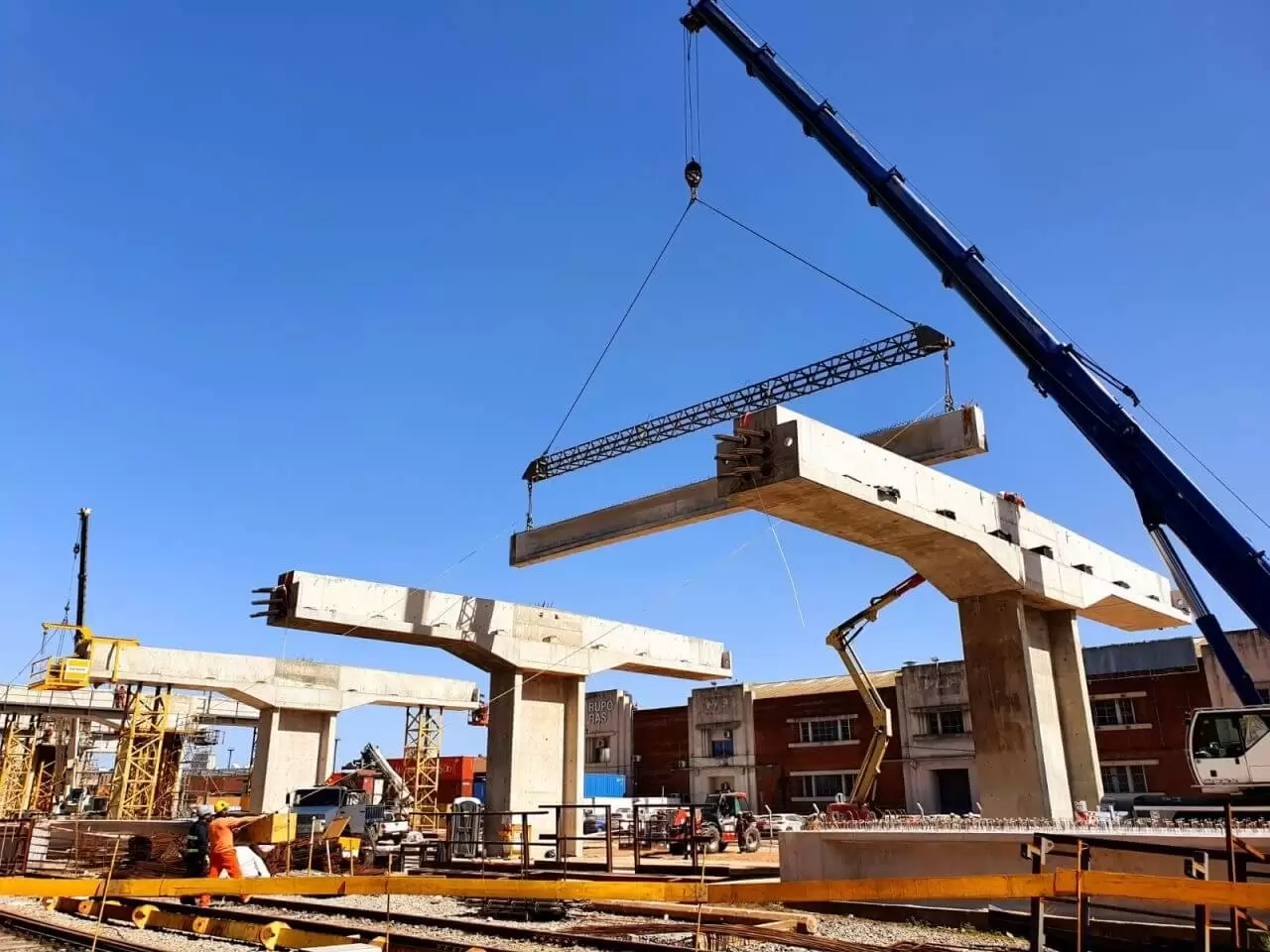

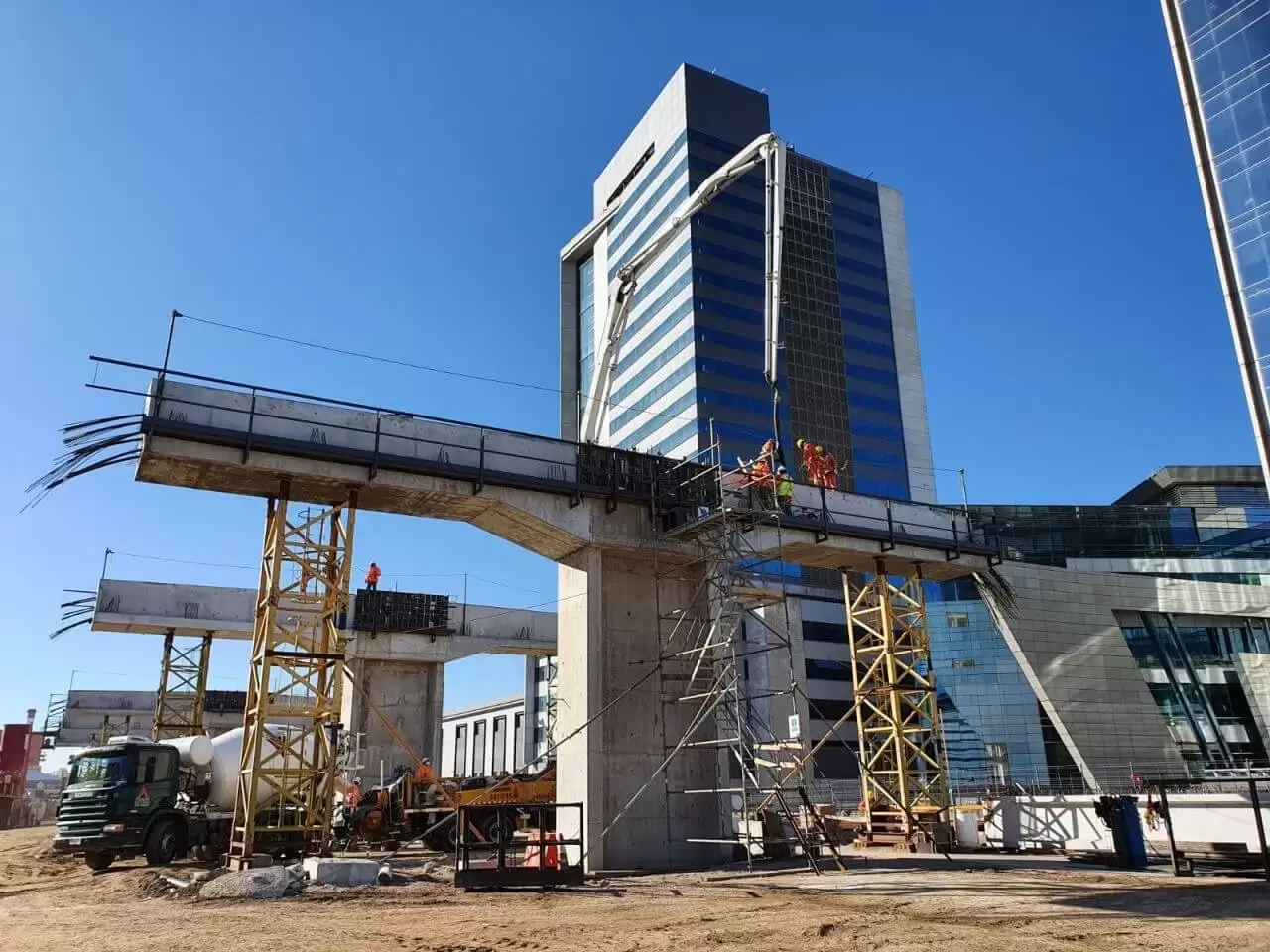

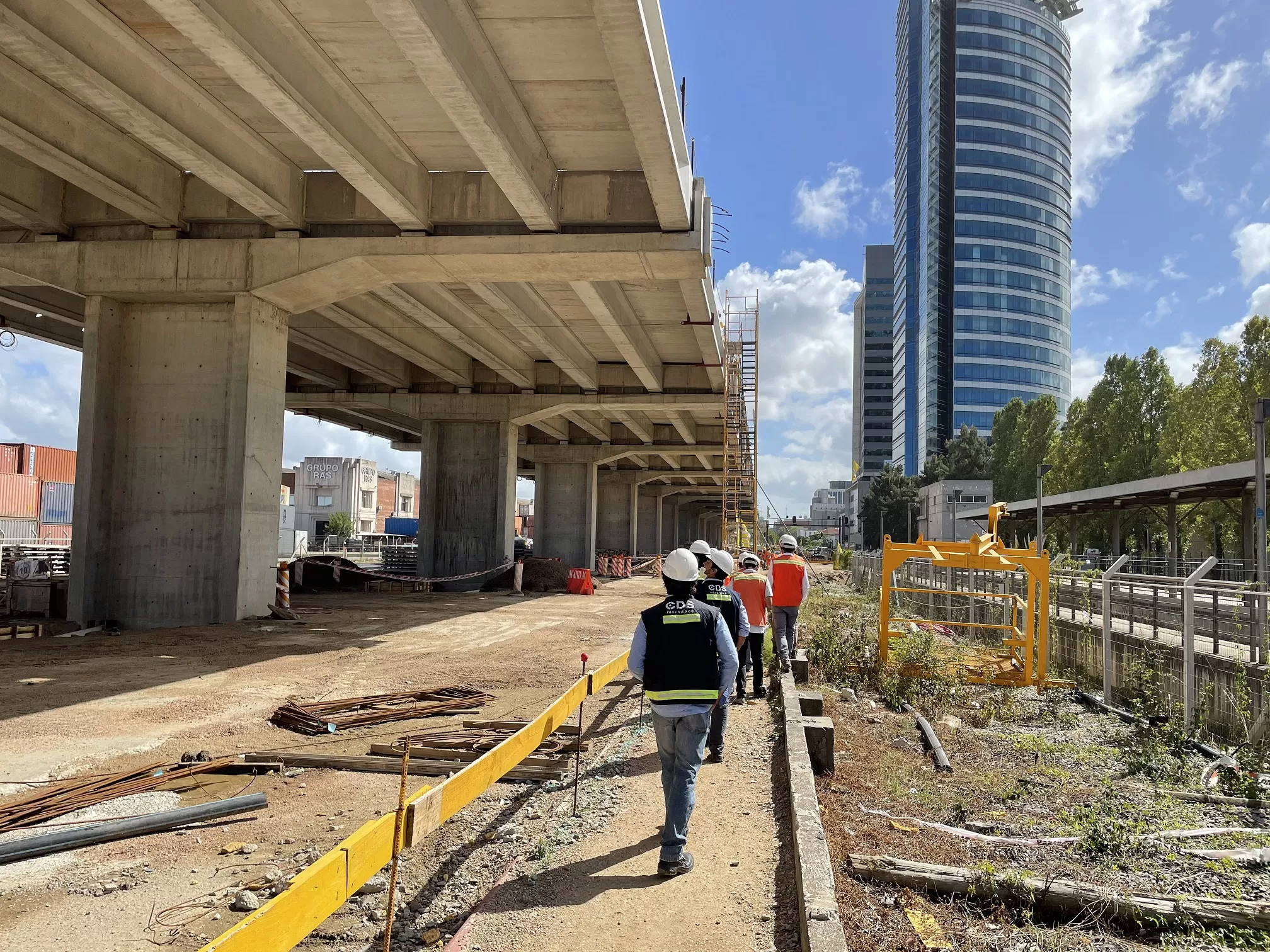

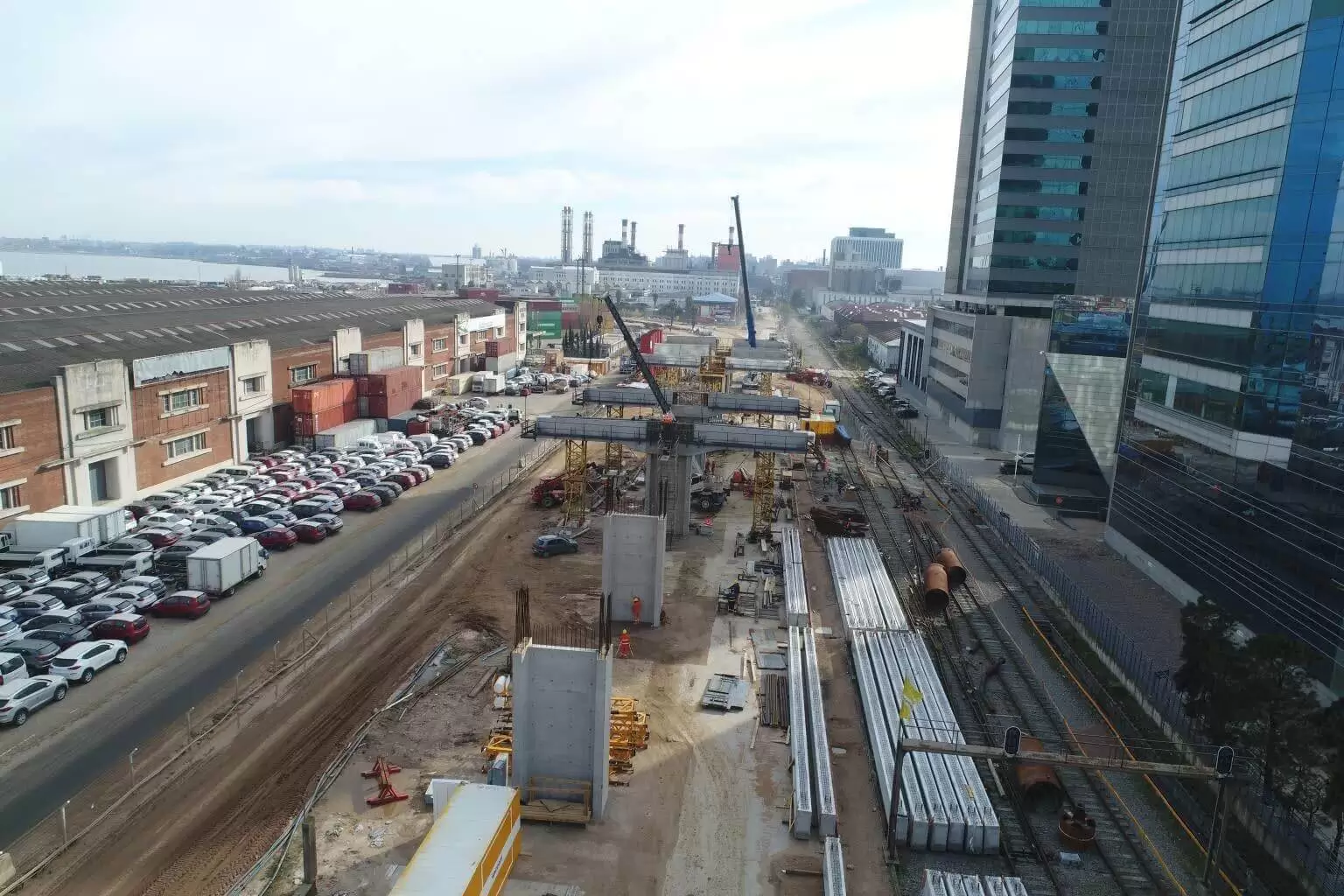

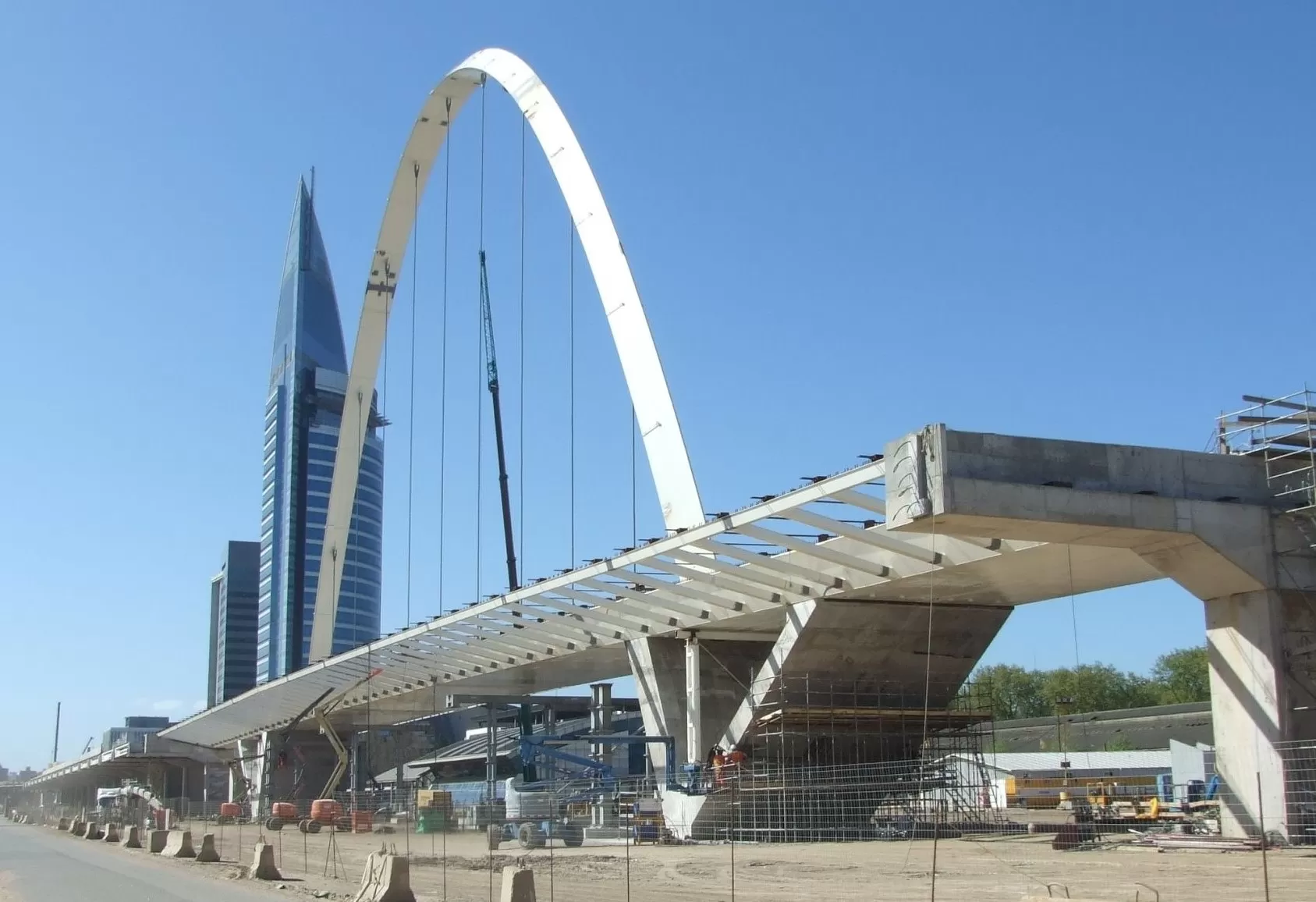

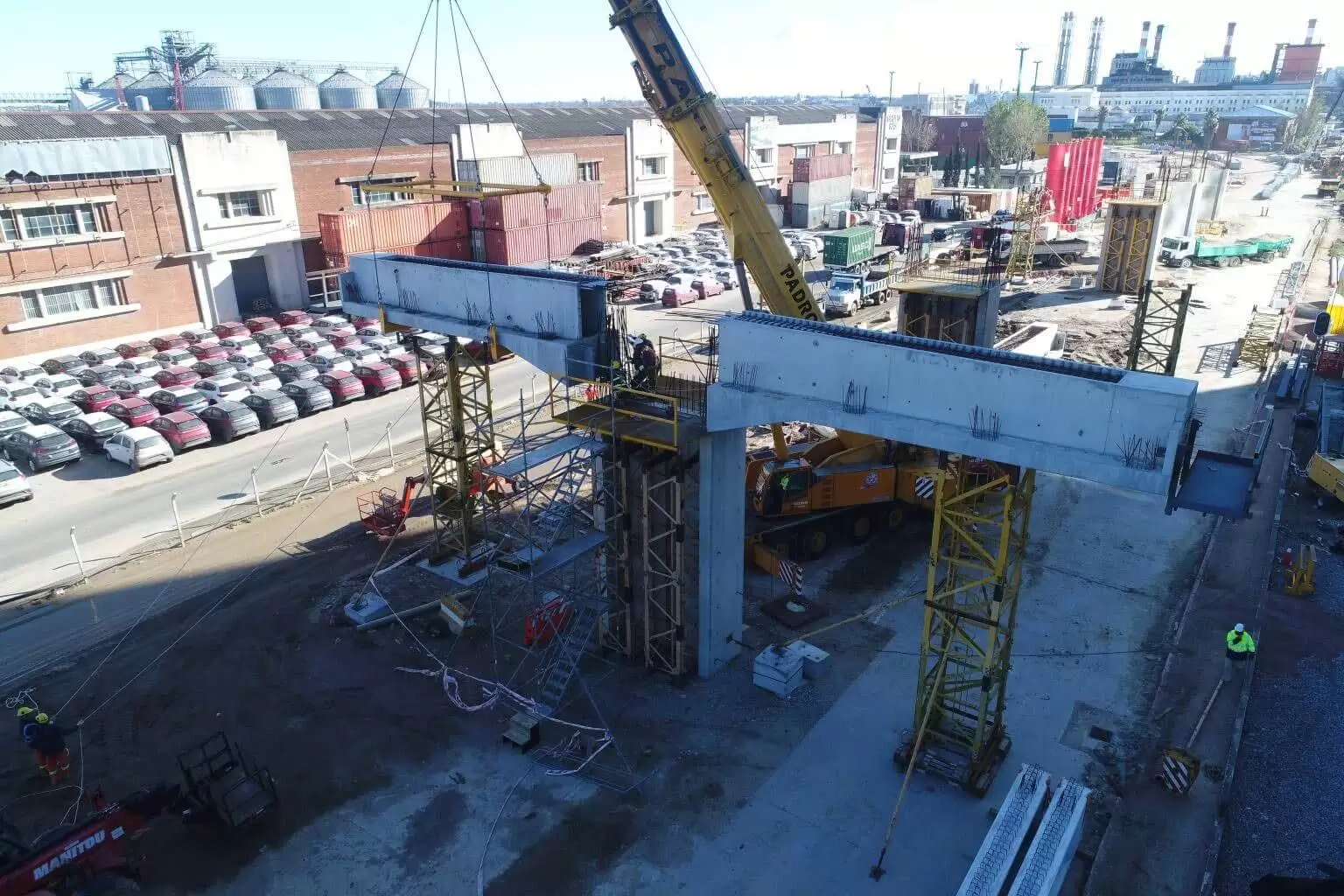

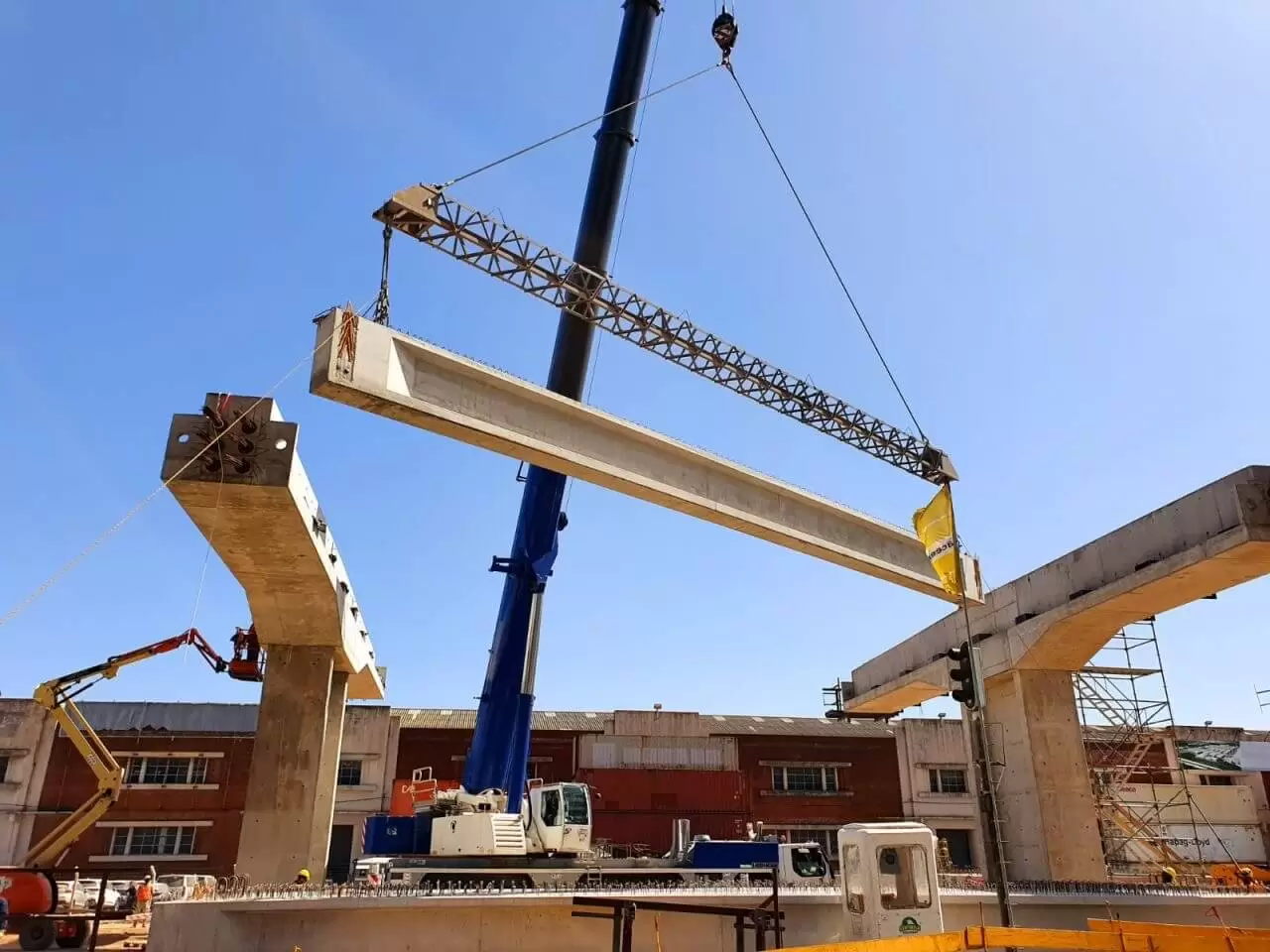

Proyecto Ejecutivo de Infraestructura Vial Viaducto
- En función de los estándares de diseño definidos y acordados con el MTOP se proyectaron plani-altimetrías del viaducto, las ramas de acceso y egreso, y las calles afectadas por la obra, de acuerdo a las directrices de la AASTHO «A Policy on Geometric Design of Highways and Streets» versión 2011.
- Además de considerar todos los parámetros usuales para un proyecto de estas características, se atendieron todos los aspectos particulares de la obra, como procedimientos constructivos y dificultades que se pueden prever durante la construcción, especialmente en las zonas en que se afecte al tránsito.
- Adicionalmente, se diseñaron los paquetes estructurales a utilizar, incluidos los pavimentos de hormigón, así como el resto de elementos que constituyen las características de la sección típica.
- Se elaboró el proyecto de señalización de todo el viaducto de acuerdo a la “Norma Uruguaya de Señalización Horizontal y Vertical” y al “Pliego de Condiciones Particulares para las obras de iluminación, semáforos y destellantes”
Equipo técnico:
Ing. Diego Nollenberger, Ing. Nelson Pintos, Ing. Álvaro López, Ing. Gonzalo Cánepa, AT. Gonzalo Abella, AT. Fernando Hernández.
